在工業品、原材料的環境可靠性測試領域,溫度交變測試是驗證產品耐候性、結構穩定性與使用可靠性的必要項目。其中,溫度沖擊試驗與溫度循環試驗作為兩大主流測試方式,常被很多從業者混淆。
二者看似都是高低溫交替測試,*名稱存在細微差異,但在試驗原理、應力機理、執行標準、設備選型及測試目的上有著本質區別,測試結果更是天差地別,一旦選錯測試方式,極易導致產品可靠性評估失誤、測試數據無效。**本文就從多維度深度拆解兩項試驗的**邏輯、關鍵參數與**差異,幫行業從業者徹底避坑。

溫度沖擊試驗也叫熱沖擊試驗或冷熱沖擊試驗,它通過讓測試樣品在極短時間里從高溫極值環境切換到低溫極值環境(或反過來),模擬極端溫差場景,從而發現材料開裂、焊點斷裂、密封失效等潛在缺陷,確保產品在航天、汽車、電子等領域的可靠性 。??
溫度沖擊試驗是典型的加速型環境可靠性試驗,**原理是大幅壓縮自然環境的溫度變化周期,通過極速高低溫切換對樣品施加**度溫度應力,快速激發產品潛在缺陷、暴露失效機理。
該試驗對應的劇烈溫度變化,主要來源于產品生產、加工、返修全流程工藝,回流焊、高溫干燥、二次加工、設備維修等工序,都會讓產品遭遇瞬時極端溫差。在工業檢測中,該試驗主要應用于三類場景:
產品常規工況下的高低溫快速切換模擬測試;
地面高溫環境向高空低溫環境極速切換的工況測試;
機載防護殼體在高空低溫環境下向外空投的極端場景測試。

溫度沖擊試驗的嚴苛度與有效性,由四個**參數決定,也是試驗落地執行的**依據,具體規范如下:
(1)暴露條件
試驗溫度無統一固定標準,需貼合產品真實應用場景設定。可依據產品服役的地域環境、現場實測數據,或產品技術規范中明確的極限非工作溫度,確定試驗高低溫極值,保證測試貼合實際工況。
(2)高低溫持續時間與沖擊次數
試驗保溫時長、循環沖擊次數,根據產品實際遭遇溫度沖擊的頻次定制,行業主要分為三種測試模式:
https://openstd.samr.gov.cn/bzgk/std/newGbInfo?hcno=594F3D5E92C435D89F0F2444970C8E26

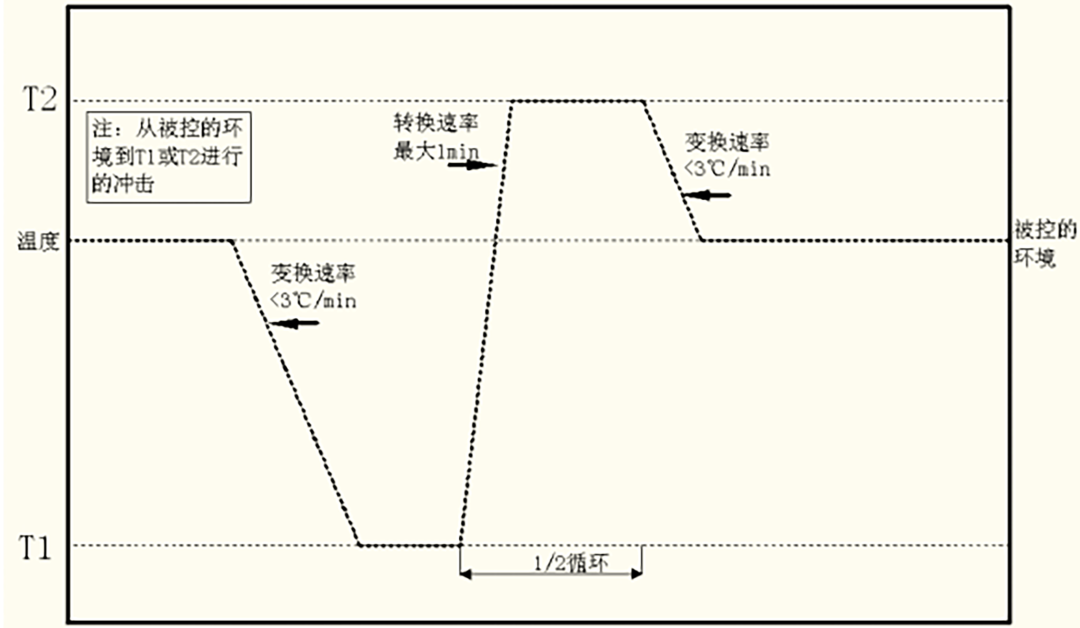

恒定極值溫度單向沖擊:針對極少接觸單向溫度沖擊的產品,各類工況下至少完成1次沖擊測試;

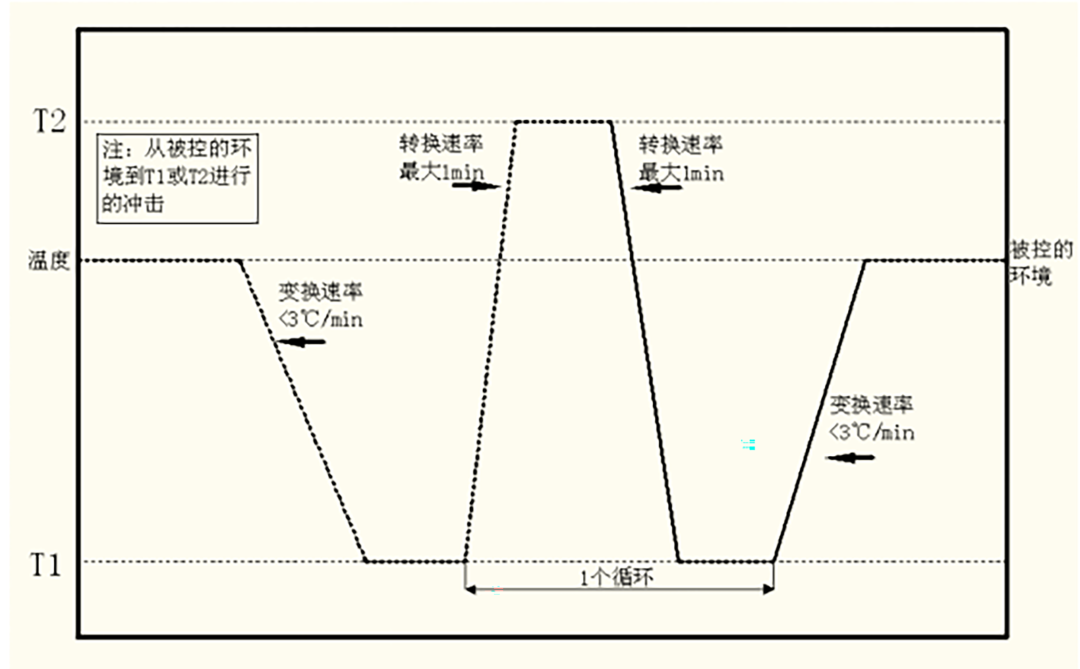

恒定極值溫度單循環沖擊:適配全生命周期*可能經歷一次極端溫度沖擊的設備;

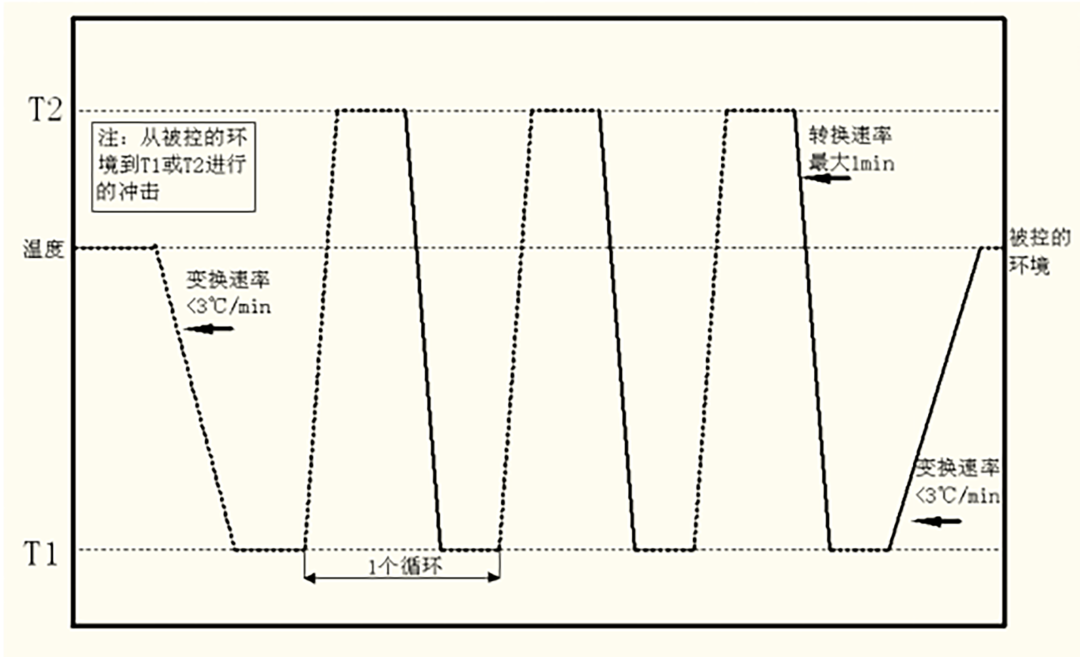

恒定極值溫度的多循環沖擊:用于高頻次暴露在溫度沖擊環境的產品,目前行業暫無統一標準次數,需結合產品使用場景預判設定。

(3)溫區轉換時間
國內**標準對溫區切換時長有明確約束:GJB 150標準規定高低溫極值轉換時間≤5分鐘,迭代后的GJB 150A標準進一步提升測試嚴苛度,要求轉換時間控制在1分鐘以內,**化釋放溫度沖擊應力。若實際測試超時,需出具專業說明論證設置合理性。
(4)溫度變化速率
該試驗對溫變速率要求極高,升溫、降溫速率均不得低于30℃/分鐘。試驗溫度跨度大,且測試嚴苛度與溫變速率正相關,速率越快,對產品結構、材料性能的極限考驗越嚴苛。
此外,部分試驗還應該考慮試驗過程中傳遞給試驗樣品的熱量或沖試驗樣品傳遞出的熱量。
二、溫度循環試驗:漸進交變的疲勞篩選測試
溫度循環試驗也叫熱循環試驗、高低溫循環試驗,是產品研發試制、批量生產階段重要的可靠性篩選試驗(ESS)。其測試邏輯與溫度沖擊試驗不同,主要通過預設溫濕度的漸進式循環切換,檢測產品經過長期環境交變、儲存后的功能參數、結構性能變化,重點篩選產品的長期疲勞損傷隱患。

為杜絕瞬時溫度沖擊干擾試驗結果,溫度循環試驗一般會限制溫變速率,要求溫度變化速率≤20℃/min。為有效激發產品材料蠕變、結構疲勞問題,根據產品應用場景,工業電子產品一般為-40?85℃;車用電子產品標準為-55?125℃,而航空用電子產品的則更嚴苛。
2. 關鍵技術指標與嚴苛度判定

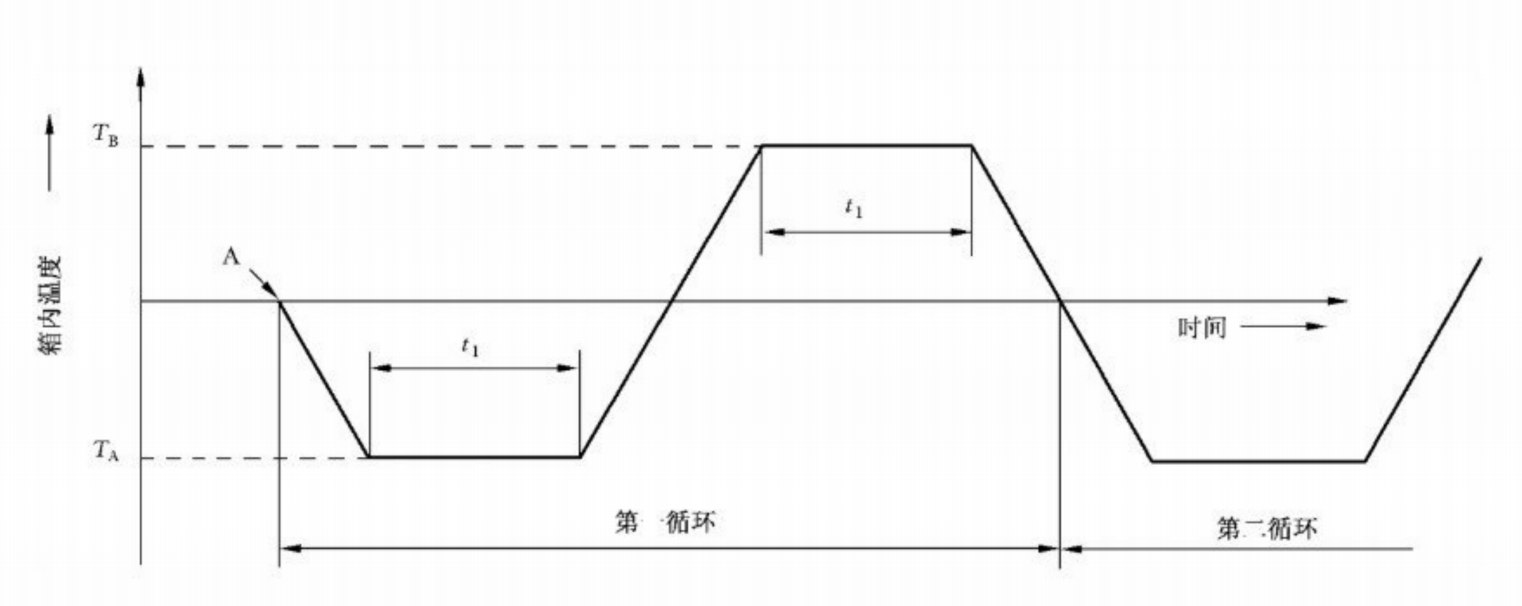

一個完整的溫度循環試驗,一般包含:高溫溫度(TB)、高溫保溫時長(t1)、降溫速率、低溫溫度(TA)、低溫保溫時長(t1)、升溫速率、循環次數。試驗整體嚴苛程度,由高低溫極值、升降溫速率、樣品暴露時長共同決定。

升降溫速率的選值一般為:(1±0.2)K/min;(3±0. 6)K/min;(5士1)K/min;(10±2)K/min;(15士3)K/min。
3. 行業通用測試標準
溫度循環試驗擁有成熟的國內外規范體系,主流參考標準包含:GB/T 2423.34-2012、IEC 60068-2-38、JESD22-A104F,可根據產品行業屬性、客戶要求適配對應標準執行。
很多人誤以為兩項試驗的差距*在于溫度變化速率,實則不然。二者***的區別是溫度變化邏輯、應力作用機理及試驗設備類型的本質差異,這也是導致測試結果差異的關鍵原因:
1. 失效考察機理不同
溫度沖擊試驗聚焦瞬時極限應力損傷,主要考察產品在極速溫差切換下,因材料蠕變、突發疲勞損傷引發的失效問題;溫度循環試驗聚焦長期累積疲勞損傷,重點檢測漸進式溫度交變產生的剪切疲勞應力,排查產品長期使用后的結構、性能老化失效隱患。
2. 適配試驗設備不同

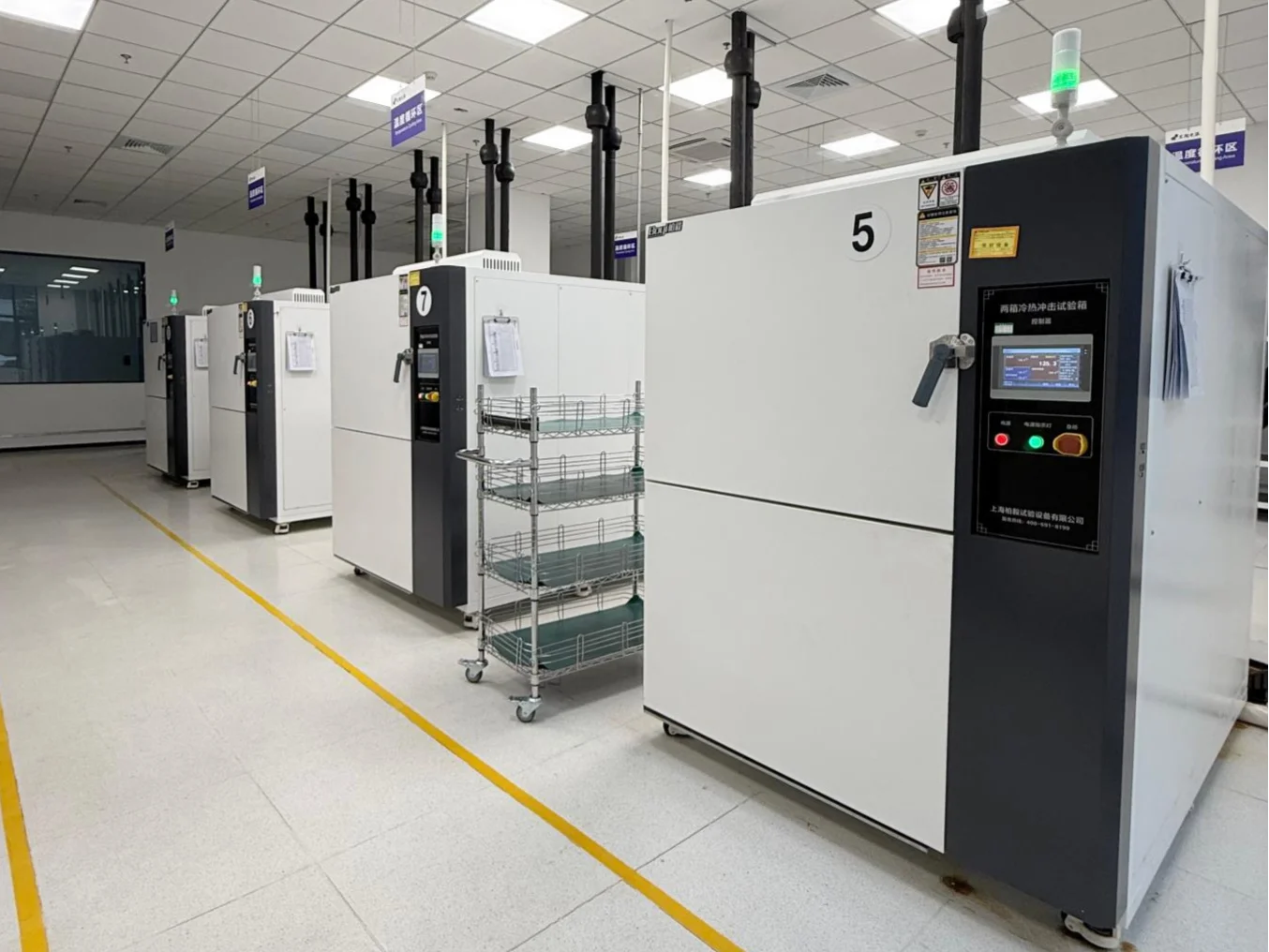

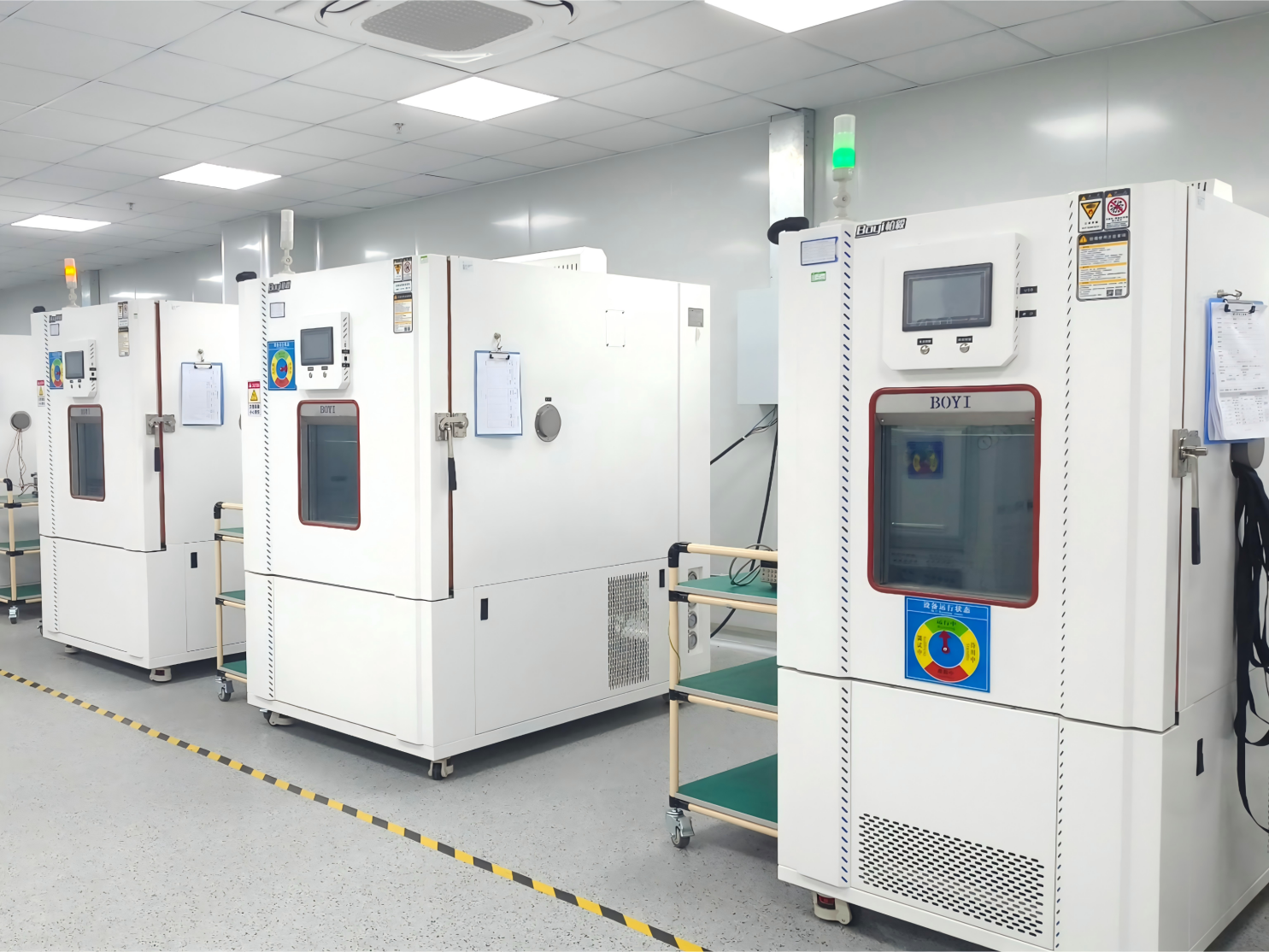

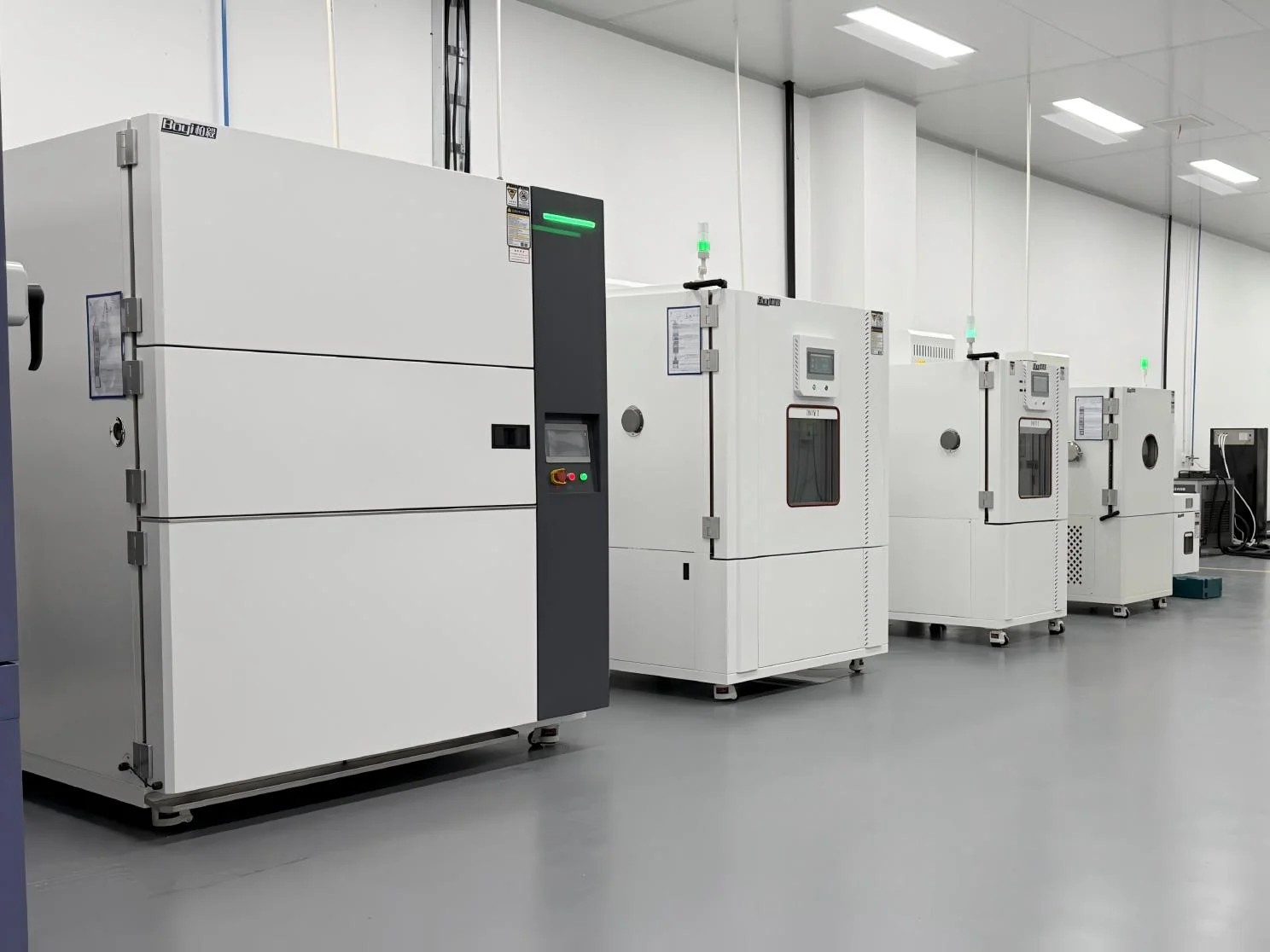

溫度沖擊試驗一般采用二槽式試驗裝置(兩箱冷熱沖擊試驗箱),設備可實現不同溫區快速切換,溫變速率可突破50℃/min,滿足瞬時沖擊的測試要求;溫度循環試驗一般采用單槽式試驗裝置(高低溫試驗箱,快速溫變試驗箱),依靠設備自身溫控模塊完成升溫、降溫,沒有溫區切換結構。
3. 溫度變化邏輯不同
溫度變化邏輯不同是這兩種試驗*直觀的**區別。溫度循環試驗是全程連續漸進式溫變,溫度升降過程平緩?fù)暾瑯悠窌鹨唤?jīng)歷區間內所有溫度節點,應力作用溫和且持續;而溫度沖擊試驗是跳躍式溫變,直接跳過中間溫度區間,完成高、低溫極值的瞬時切換,依靠瞬間巨大溫差產生**度應力考驗產品極限可靠性。這也是二槽式設備更適配溫度沖擊試驗的**原因。
溫度沖擊試驗與溫度循環試驗都屬于溫度變化試驗。溫度沖擊主打極速、跳躍式、高應力瞬時測試,用于驗證產品抗極端溫差沖擊的能力;溫度循環主打漸進、連續式、低應力循環測試,用于篩選產品長期疲勞老化隱患。對于研發、質檢從業者而言,**區分兩項試驗的差異,才能根據產品測試需求選對測試方案,避免測試無效、誤判產品性能,真正把控產品環境可靠性。
